Из названия страницы вы могли увидеть название "ARDUINO башенный кран управление через Интернет", пока крана нет, есть идея и кой-какие детали, возможно что-то изменится.

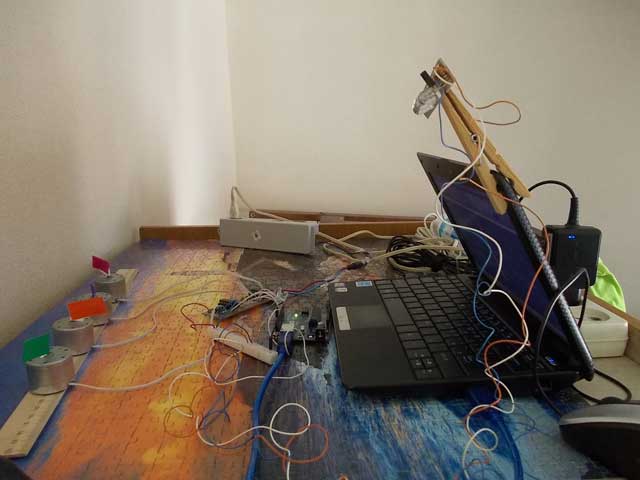

Фото, общий вид:

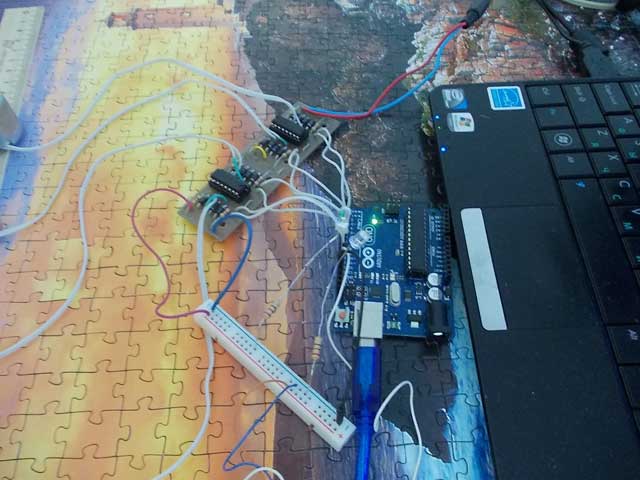

Схема: Arduino UNO + моторшилд на L293DNE
Технические моменты:
Основа это Ардуино, плату покупал на Алиэкспресс.
Управление моторами туда-сюда через моторшилд на микросхемах L293DNE.
Подсветка на трёх ярких светодиодах + транзистор КТ815.
Блок питания 5 вольт от принтера.
Видео транслируется с вебкамеры нетбука программой Flash Media Live Encoder на удалённый сервер, который раздаёт видео смотрящим. На сервере Nginx + модуль nginx-rtmp-module. Видео с сервера вы смотрите обычным Flash-плеером, который пришлось собрать самому методом тыка по примеру т.к. сам во flash ничего не понимаю :) Другие готовые плееры, которые я пробовал пристроить сюда задерживали видео до десятков секунд.
Аудио отключено :)
Онлайн управление построено на связке Ajax + php + MySQL (на удалённом сервере) и Denwer (на ноутбуке). На Денвере скрипт, который каждую секунду проверяет состояние нажатых кнопок, информацию берёт из базы данных на удалённом сервере.
При хорошем отклике серверов задержка на реакцию нажатия кнопок составляет менее секунды, почти realtime.

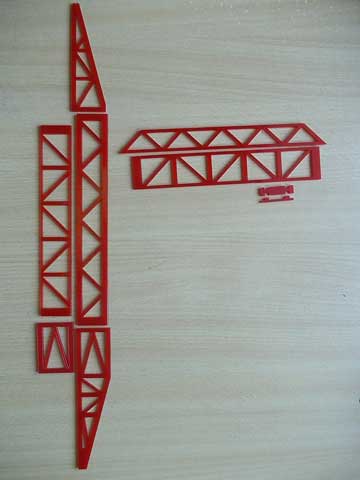

Часть деталей для крана:
Видео со стороны со звуком:
ARDUINO башенный кран управление через Интернет
Для управления нажимайте и удерживайте цифры на клавиатуре7
8
9
4
5
6
1
2
3
Понравилось? Поставь лайк :)
Управление не ограничивается, поэтому параллельно с вами моторами может управлять кто-то ещё.
Задержки видео могут быть до 3-х секунд, если у вас отклик более трёх секунд попробуйте обновить страницу.
Если темно, подержите кнопку "+" (плюс) - это включит/ "-" (минус) выключит ночной свет.
Мигание красного светодиода на экране означает ошибку подключения к серверу, временное отсутствие связи.
Это экспериментальная страница, что будет дальше я пока не знаю :)
Может быть вам это интересно, присылайте ваши идеи.
