Парусный катамаран своими руками (часть 1)

Есть дача и озеро, по которому в детстве я ходил на вёслах и даже делал парус из плёнки от теплицы. Тогда я был совсем юн, и на большее не было ни возможностей, ни финансов. Лодку делал дед из фанеры и стеклоткани, я ему помогал выпиливать детали. Долгое время мы рыбачили. А позже у меня появилось желание поставить парус. Мачта была из тонкого дерева, спиленного в лесу, а парус — из обычной плотной плёнки. Рулевое перо — из куска фанеры. Это было около 25 лет назад. Я вырос, но желание ходить под парусом осталось.

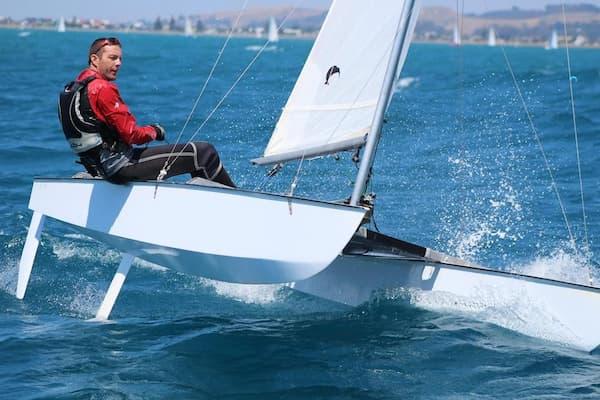

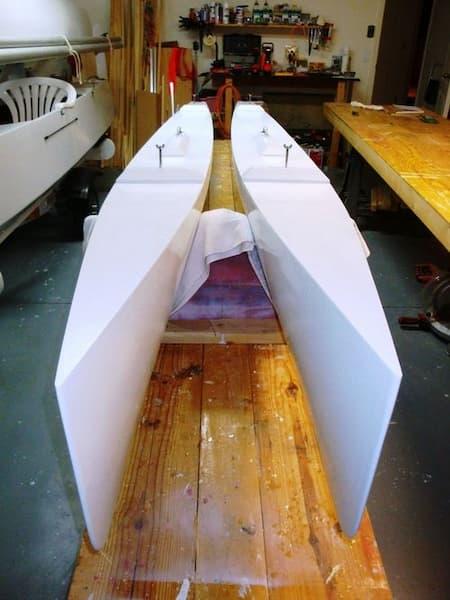

В интернете я насмотрелся фото и видео самодельных катамаранов и примерно прикинул, чего хочу. Как оказалось, в сети почти нет технической информации о парусных лодках. Если чертежи корпуса ещё можно найти, то инструкции, как сшить парус, практически нет — приходится собирать информацию по крупицам из разных источников.

Долго искал оптимальные размеры катамарана и высоту мачты. У меня озеро с небольшой волной, кататься собираюсь для удовольствия, ставить рекорды не планирую. Хочется, чтобы катамаран был универсальным: можно было поставить педальный привод, вёсла или мачту.

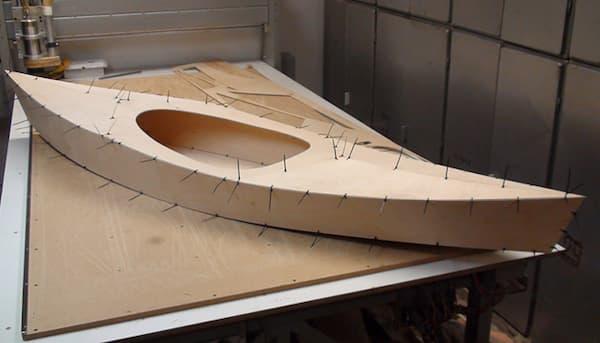

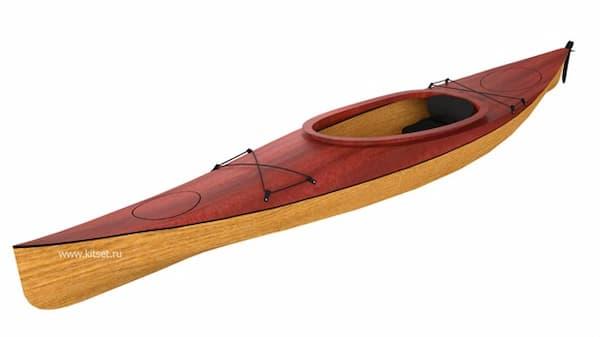

С идеей построить катамаран я хожу уже год. За это время было много мыслей и идей. Поначалу я даже думал сделать две байдарки из фанеры и соединить их в катамаран. Конструкция должна была быть разборной: если катамаран не нужен, можно покататься на байдарке.

В итоге от байдарок я отказался и решил сделать поплавки из пеноплекса — эта технология показалась мне очень простой. Материал легко обрабатывается, можно сделать любую сложную форму корпуса. Зимой я даже купил пеноплекс и завёз его на дачу, но так и не использовал. Мои идеи снова поменялись — решил всё-таки делать корпус из фанеры: она крепче, и для отделки понадобится меньше стеклоткани и эпоксидного клея. Это выйдет дешевле, чем делать полностью стеклопластиковый корпус, обклеивая форму из пеноплекса.

Не знаю, что в итоге получится. Конкретных чертежей у меня нет, как и понимания расчётов, и опыта. Строю наугад, по картинкам из интернета. Понимаю, что конструкция может получиться неидеальной, и что-то придётся переделывать, поэтому фанера — самый оптимальный вариант.

Также я не буду делать сложных форм — никаких закруглений, только простые рубленые формы. Даже если не получится сделать катамаран с парусом, в любом случае выйдет педальный прогулочный катамаран.

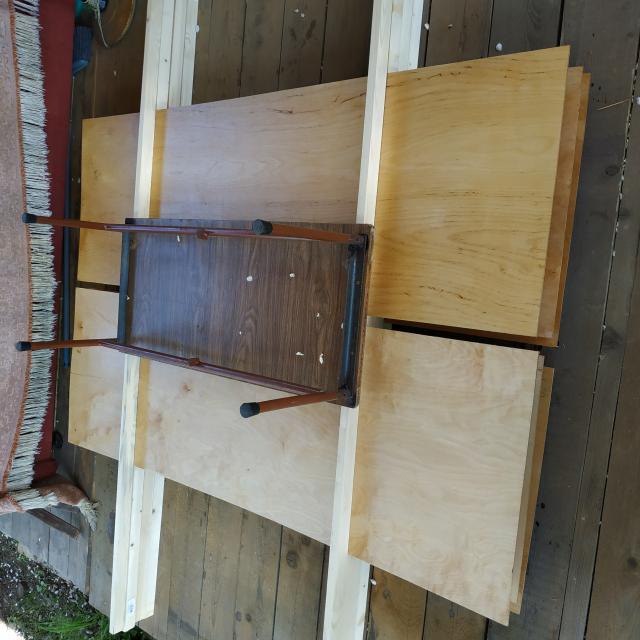

Итак, трава на даче пострижена, огурцы посажены, фанера закуплена, даже купил алюминиевые трубы для мачты. Долго думал над размерами катамарана и его грузоподъёмностью. В итоге остановился на таких параметрах:

Длина поплавка: 4 метра, высота: 50 см
Ширина катамарана: 2 метра
Высота мачты: 6 метров

Я даже попытался склеить макет поплавка и сделать замеры плавучести, но что-то пошло не так, теория и практика не сошлись, поэтому всё буду делать в реальном размере. Сделаю для теста один поплавок, оберну его в плотную плёнку и испытаю на воде. Поскольку возможны протечки, не хочется чтобы фанера и рейки набухли от воды, поэтому всё пропитал прозрачным лаком.

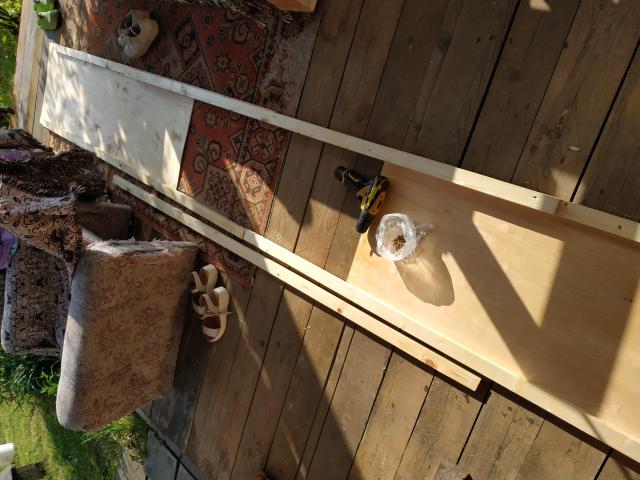

Дальше началась сборка. Фанеру прикрепил к рейкам с помощью шурупов.

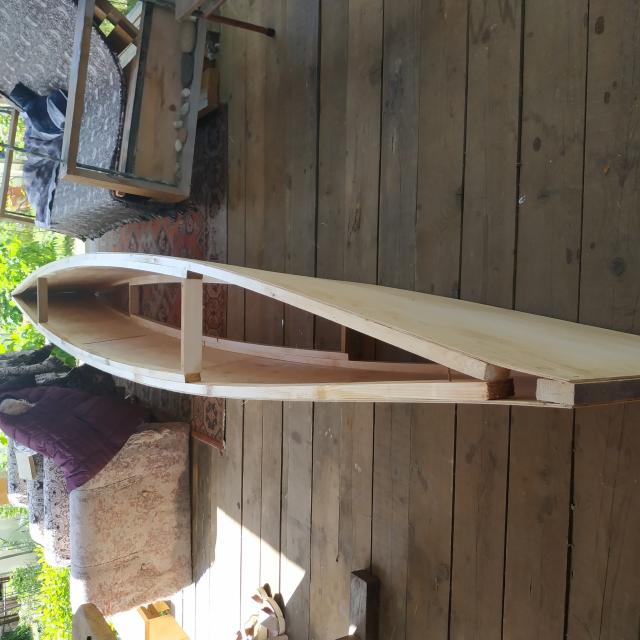

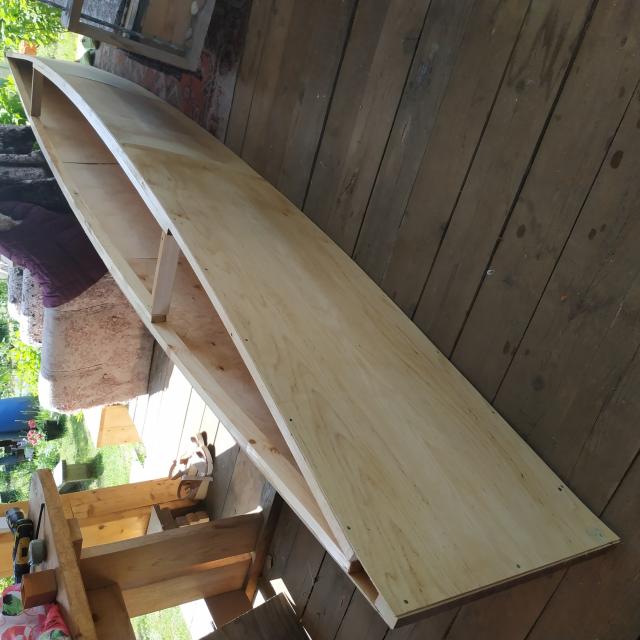

Внутри корпуса — временные распорки, задающие поплавку нужную ширину.

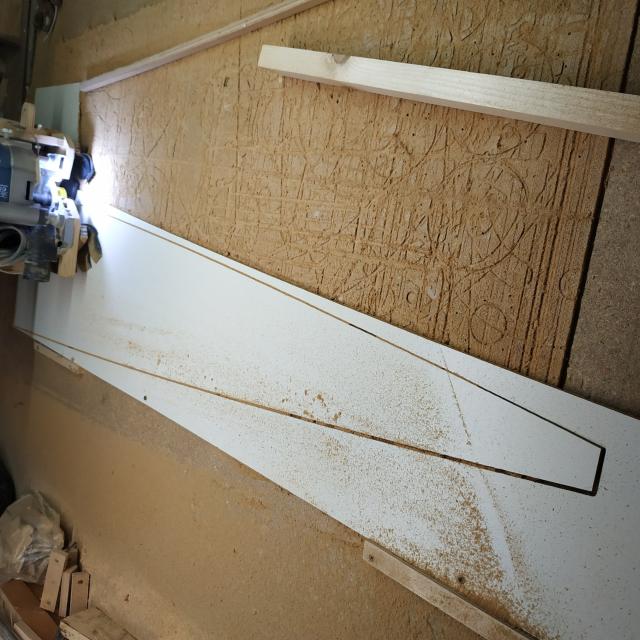

На ЧПУ-станке выпилил из  ДВП дно поплавка. Пока оно будет плоским, дальше посмотрим.

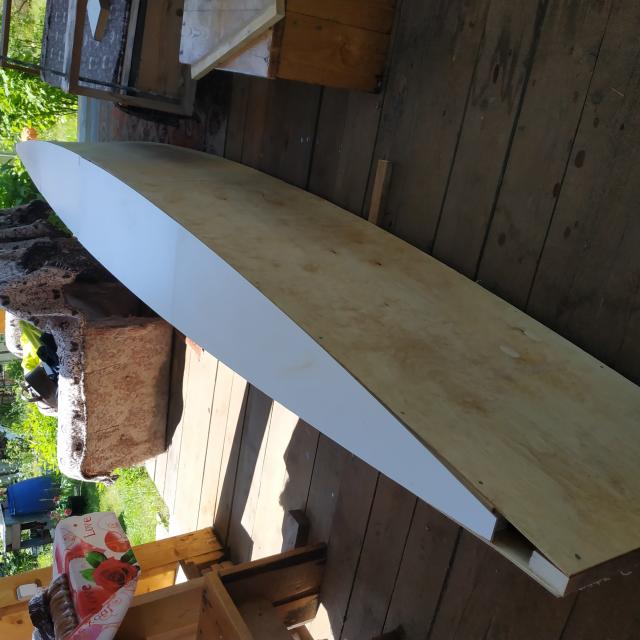

Маленькими гвоздиками прибил ДВП на дно.

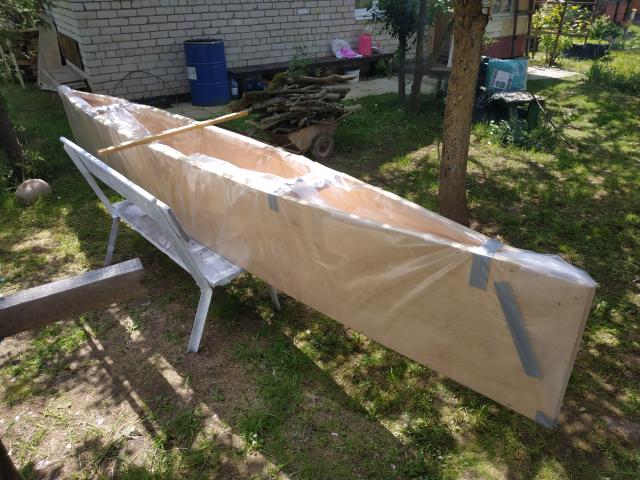

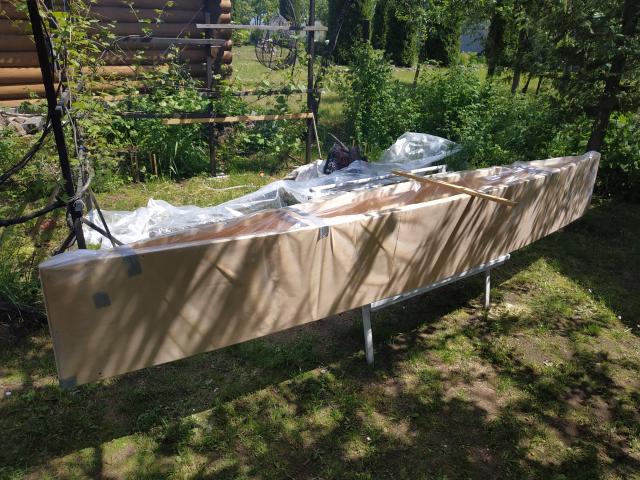

Обернул корпус в плотную плёнку, закрепил армированным влагостойким скотчем.

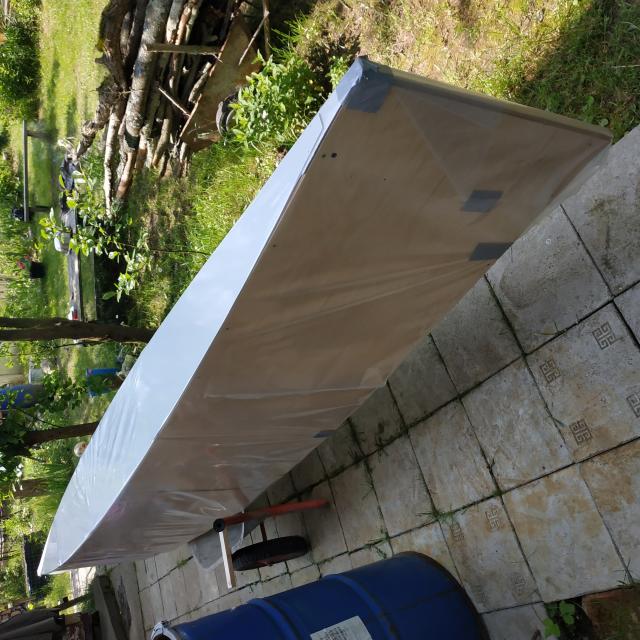

Вот и готов тестовый образец к заплыву. На озеро поедет на садовой тачке.

На озере ещё никто не купается, но вода уже достаточно тёплая. Вообще, я планирую кататься на катамаране с ранней весны и до поздней осени — погода в это время замечательная: есть ветер, и на озере никого нет.

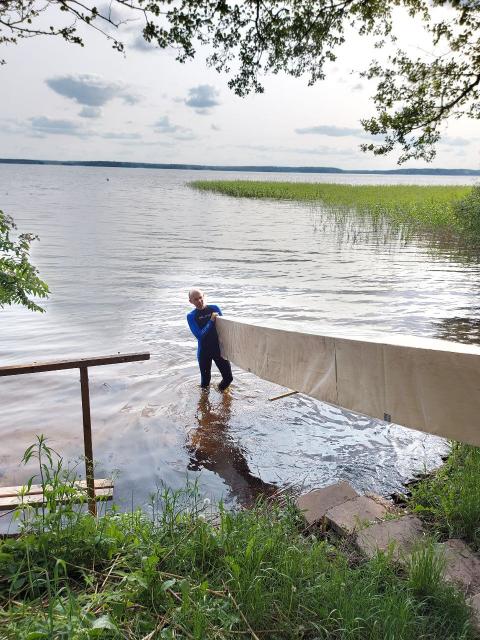

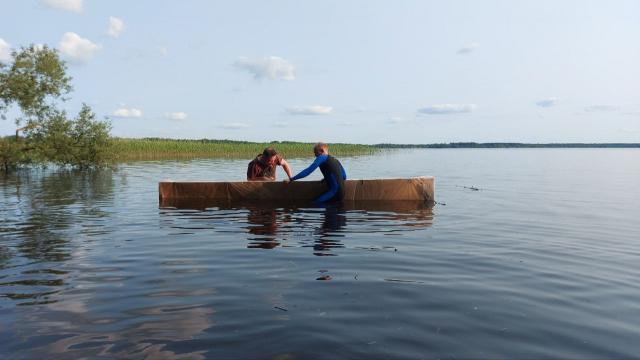

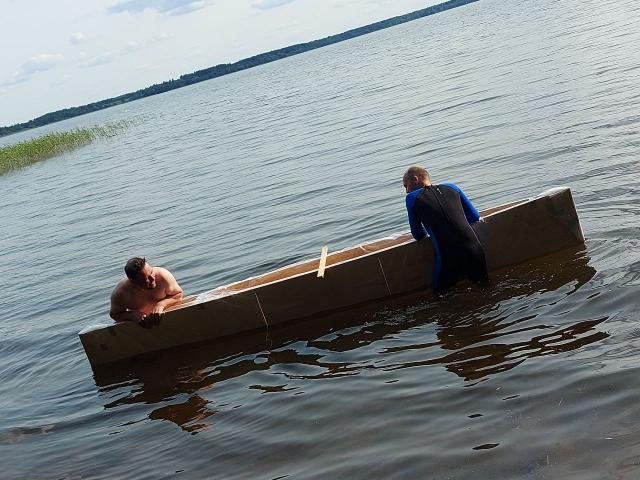

На помощь позвал друга: его вес — около 100 кг, мой — 60 кг. По расчётам, мы вдвоём не должны были утопить поплавок — над водой должно было оставаться около 15-20 см корпуса. Первый тест показал избыточную плавучесть: мы вдвоём не смогли утопить его даже наполовину.

Вытащили поплавок на берег, я сбегал за инструментом и прямо на берегу уменьшил толщину поплавка на 10 см. Второй тест прошёл успешно — я сделал выводы и понял, как двигаться дальше.

Короткое видео с испытаниями на воде.

Итак, у меня есть результаты испытаний и понимание, куда двигаться дальше. Конечно, многое я не рассказал в этой статье — можно было бы добавить сотни фотографий и видео из интернета, которые вдохновили меня на этот проект.

На этом первая часть заканчивается.
Продолжение будет, когда сделаю два поплавка и соединю их в целый катамаран.
